此方案針對七十七樓出現的問題[attachment=33684] 此方案針對三十五樓出現的問題[attachment=31751] 此方案針對二十四樓出現的問題[attachment=31696]
對三十八樓提出的意見回復：
1 、狗是會動的，驅動Y22、Y23狗會前進后退，到開門X40開門檢測位置，x40會接通；
2、扇葉轉動可以看下面圖示了，相應輸出參考使用幫助；
3、電梯也要驅動電梯上升或下降，才會出現對應的上、下箭頭，鼠標箭頭指向電梯的各個位置會有對應的輸入、輸出顯示。
[attachment=31376]    如圖示，即文件下載：

為大家更好的學習好PLC，大家使用中有什么不合適的方面，有什么想要模擬的設備，提出來了，我把它改進，加進來。以利大家學習使用。




[attachment=31369]
[attachment=31376]

呵呵，又有新東西啊。真認真。進步很多哦。

再給你一個測試程式的方法。
規劃一區M點(比如M300~M350)，利用M點，將M300當成總異常，只要M301~M349其中有一點動作，M300就ON。
就是有異常發生。直接從M300去找異常點的程式在那。
這樣在作測試模擬時，就可以在模擬畫面上顯示異常訊息了。
有興趣的話，可以參考看看。

大陸出差回臺後，就很少來了。
最近在學寫AUTOCAD的程式，AUTOLISP。
方便自己設計電路圖，減少花費的時間。

引用

引用第6樓夏日雪夢于2009-11-16 15:30發表的 Re:Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :
只要M301~M349其中有一點動作，M300就ON，這個感覺容易做到；
直接M300從去找異常點的程式在那，這個有些不太明白，M300如何與故障點的程序連接，能否再詳細點說明了。

把異常集中在一點，是方便你對PLC程式除錯。
vb程式可以對你設定的異常點區域作搜尋比對，只要其中一個點=on，就是有異常。
底下部份程式給你參考看看。設一個time去掃程式。

Private Sub tmrAlarm_Timer()
  Dim I As Integer
  Dim J As Integer
  Dim sDATA(100) As String
  Dim mData(100) As Integer

  '讀取M值狀態
  sDATA(0) = ReadM(300)
  gf = PLC.ReadDeviceRandom2(sDATA(0), CLng(10), mData(0))
  sDATA(1) = ReadM(310)
  gf = PLC.ReadDeviceRandom2(sDATA(1), CLng(10), mData(10))
  sDATA(2) = ReadM(320)
  gf = PLC.ReadDeviceRandom2(sDATA(2), CLng(10), mData(20))
  sDATA(3) = ReadM(330)
  gf = PLC.ReadDeviceRandom2(sDATA(3), CLng(10), mData(30))
  sDATA(4) = ReadM(340)
  gf = PLC.ReadDeviceRandom2(sDATA(4), CLng(10), mData(40))
  sDATA(5) = ReadM(350)
  gf = PLC.ReadDeviceRandom2(sDATA(5), CLng(10), mData(50))
  sDATA(6) = ReadM(360)
  gf = PLC.ReadDeviceRandom2(sDATA(6), CLng(10), mData(60))
  sDATA(6) = ReadM(370)
  gf = PLC.ReadDeviceRandom2(sDATA(7), CLng(10), mData(70))
  sDATA(8) = ReadM(380)
  gf = PLC.ReadDeviceRandom2(sDATA(8), CLng(10), mData(80))

  For N = 0 To 9
      M(300 + N) = mData(N)
      M(310 + N) = mData(N + 10)
      M(320 + N) = mData(N + 20)
      M(330 + N) = mData(N + 30)
      M(340 + N) = mData(N + 40)
      M(350 + N) = mData(N + 50)
      M(360 + N) = mData(N + 60)
      M(370 + N) = mData(N + 70)
      M(380 + N) = mData(N + 80)
  Next N

  lblAlarm = ""
  If M(301) Then lblAlarm = lblAlarm & "M301:送料口異常"
  If M(302) Then lblAlarm = lblAlarm & "M302:無料警告"
  If M(303) Then lblAlarm = lblAlarm & "M303:載臺異常"
  If M(304) Then lblAlarm = lblAlarm & "M304:推料異常"
  If M(305) Then lblAlarm = lblAlarm & "M305:夾料異常"
  If M(306) Then lblAlarm = lblAlarm & "M306:出料口異常"
  If M(307) Then lblAlarm = lblAlarm & "M307:定位異常"
  If M(308) Then lblAlarm = lblAlarm & "M308:底座異常"
  If M(309) Then lblAlarm = lblAlarm & "M309:車刀座異常"
  If M(320) Then lblAlarm = lblAlarm & "M320:無料警告"
  If M(321) Then lblAlarm = lblAlarm & "M321:載臺前進異常"
  If M(322) Then lblAlarm = lblAlarm & "M322:載臺後進異常"
  If M(323) Then lblAlarm = lblAlarm & "M323:推料定位異常"
  If M(324) Then lblAlarm = lblAlarm & "M324:推料前進異常"
  If M(325) Then lblAlarm = lblAlarm & "M325:推料後退異常"
  If M(326) Then lblAlarm = lblAlarm & "M326:夾料前進異常"
  If M(327) Then lblAlarm = lblAlarm & "M327:夾料後退異常"
  If M(328) Then lblAlarm = lblAlarm & "M328:定位前進異常"
  If M(329) Then lblAlarm = lblAlarm & "M329:定位後退異常"
  If M(330) Then lblAlarm = lblAlarm & "M330:底座前進異常"
  If M(331) Then lblAlarm = lblAlarm & "M331:底座後退異常"
  If M(332) Then lblAlarm = lblAlarm & "M332:車刀座前進異常"
  If M(333) Then lblAlarm = lblAlarm & "M333:車刀座後退異常"
End Sub

異常測試畫面參考

READ()程式我沒放上來。
只是給部份程式讓你參考而己。

程式如下：
Public Function ReadM(NO As String)
  Dim sDATA As String
  Select Case NO
    Case 300:
      sDATA = "M300" & Chr(10) & "M301" & Chr(10) & "M302" & Chr(10) & "M303" & Chr(10) & "M304" & Chr(10) & "M305" & Chr(10) & "M306" & Chr(10) & "M307" & Chr(10) & "M308" & Chr(10) & "M309" & Chr(10)
    Case 310:
      sDATA = "M310" & Chr(10) & "M311" & Chr(10) & "M312" & Chr(10) & "M313" & Chr(10) & "M314" & Chr(10) & "M315" & Chr(10) & "M316" & Chr(10) & "M317" & Chr(10) & "M318" & Chr(10) & "M319" & Chr(10)
    Case 320:
      sDATA = "M320" & Chr(10) & "M321" & Chr(10) & "M322" & Chr(10) & "M323" & Chr(10) & "M324" & Chr(10) & "M325" & Chr(10) & "M326" & Chr(10) & "M327" & Chr(10) & "M328" & Chr(10) & "M329" & Chr(10)
    Case 330:
      sDATA = "M330" & Chr(10) & "M331" & Chr(10) & "M332" & Chr(10) & "M333" & Chr(10) & "M334" & Chr(10) & "M335" & Chr(10) & "M336" & Chr(10) & "M337" & Chr(10) & "M338" & Chr(10) & "M339" & Chr(10)
    Case 340:
      sDATA = "M340" & Chr(10) & "M341" & Chr(10) & "M342" & Chr(10) & "M343" & Chr(10) & "M344" & Chr(10) & "M345" & Chr(10) & "M346" & Chr(10) & "M347" & Chr(10) & "M348" & Chr(10) & "M349" & Chr(10)
    Case 350:
      sDATA = "M350" & Chr(10) & "M351" & Chr(10) & "M352" & Chr(10) & "M353" & Chr(10) & "M354" & Chr(10) & "M355" & Chr(10) & "M356" & Chr(10) & "M357" & Chr(10) & "M358" & Chr(10) & "M359" & Chr(10)
    Case 360:
      sDATA = "M360" & Chr(10) & "M361" & Chr(10) & "M362" & Chr(10) & "M363" & Chr(10) & "M364" & Chr(10) & "M365" & Chr(10) & "M366" & Chr(10) & "M367" & Chr(10) & "M368" & Chr(10) & "M369" & Chr(10)
    Case 370:
      sDATA = "M370" & Chr(10) & "M371" & Chr(10) & "M372" & Chr(10) & "M373" & Chr(10) & "M374" & Chr(10) & "M375" & Chr(10) & "M376" & Chr(10) & "M377" & Chr(10) & "M378" & Chr(10) & "M379" & Chr(10)
    Case 380:
      sDATA = "M380" & Chr(10) & "M381" & Chr(10) & "M382" & Chr(10) & "M383" & Chr(10) & "M384" & Chr(10) & "M385" & Chr(10) & "M386" & Chr(10) & "M387" & Chr(10) & "M388" & Chr(10) & "M389" & Chr(10)
  End Select
  ReadM = sDATA
End Function

有空你再自己簡化那二段程式。

引用

引用第23樓女工控人于2009-11-21 11:43發表的 Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :
litung你好，你能把這個發上來嗎？謝謝了。 [attachment=31682]

抱歉耶，這個是設備程式，不方便全部分享。
有問題妳可以提出討論。

引用

引用第52樓yamasoxi于2009-12-02 13:05發表的 Re:Re:Re:Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :
算法有待提高.
感覺寫的好累贅..!

呵，本來就寫的很不好了，沒什麼算法可言的 ^_^
小弟只是提供方法，想法。
想要漂亮的程式碼，請自行修改成你要的樣子。
可以寫成模組化，也可以把訊息記錄丟到access資料庫，用sql去查詢比對，顯示訊息。

至於效能的話，vb就夠用了。
PLC本身傳輸速度就不快，大部份都是9600，19200，38400 BPS的傳輸速率而己。
快一點的話，就用網路模組。

同時監控多筆資料，跟PLC的寫法有關。
若真的要監控的話，要先規劃好你的資料區(D值)；要集中在連續的區域，這樣就可以一次讀取多筆資料。
若資料分散的話，在傳輸讀取上效率會差很多的。

3U好像可以設到115.2KBPS。

14組數據？一組數據多大？太大的話最好切割，分次讀取。
印象中一次最多好像可以讀64個還是128個16BIT的D值。
32BIT的D值，就沒去測試了。32BIT印象中無法連續讀。
要用其他方式，如下：

'/**************************************************************/
'/*功能：連續讀取32BIT PLC D值的資料                           */
'/*用法：Call Read32Bit("D0", "D2", "D4", "D6", "D8")          */
'/**************************************************************/
Public Function Read32Bit(ParamArray PLC_Data()) As String()
....程式忽略
End Function

引用

引用第60樓夏日雪夢于2009-12-05 10:10發表的 Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :
litung 你好，和PLC連接要怎么設置呢，我做的連接失敗。

與什麼PLC連接？

引用

引用第64樓小數點于2009-12-06 18:34發表的 Re:Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :

這個是不是仿真學習系統呀?是的話,麻煩樓主也放在論壇上讓我們這些新手有更多的學習機會學習,謝謝

那個比較不方便公佈。那是實際設備測試模擬用的。去年寫的。
因設備在大陸製作、試機；小弟人在臺灣，無法試機，寫來，試機用的。

引用

引用第60樓夏日雪夢于2009-12-05 10:10發表的 Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :
litung 你好，和PLC連接要怎么設置呢，我做的連接失敗。

解決了嗎？

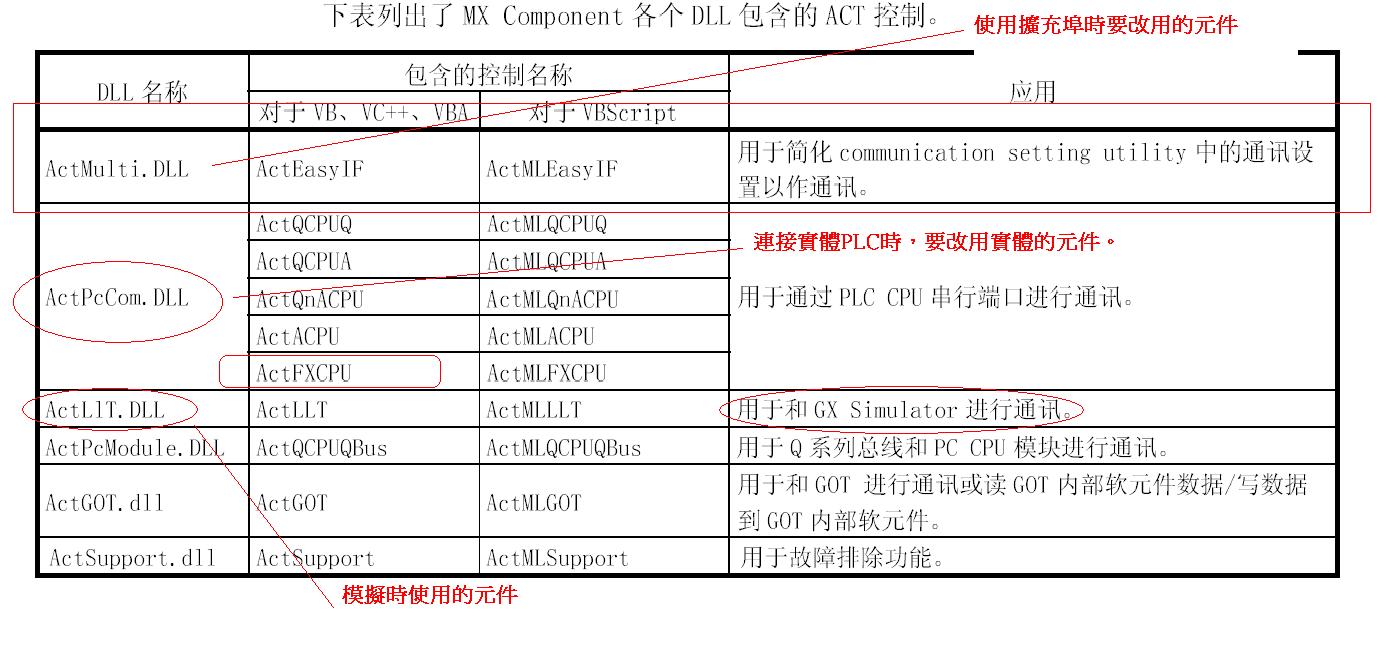

圖片給你參考看看，元件的選用。
